Nexto XF #55 – Utilizando o Bloco Funcional LIN_TRAFO

O objetivo deste tutorial é explicar como inserir e utilizar o bloco funcional LIN_TRAFO em um projeto do MasterTool X.

Componentes

Equipamentos: 1 computador/notebook.

Software:  MasterTool X

Seções do Tutorial

1. ARQUITETURA
2. DESENVOLVIMENTO

1. ARQUITETURA

Será necessário a utilização de um computador/notebook para utilizar o Mastertool X.

Figura 1. Computador executando o Mastertool X

2. DESENVOLVIMENTO

O bloco LIN_TRAFO é utilizado para realizar uma transformação linear de valores, ou seja, ele converte um valor de entrada de uma determinada faixa para outra faixa proporcional.

Esse tipo de bloco é muito utilizado quando se trabalha com sinais analógicos, como por exemplo:

• Escalonamento de sensores
• Conversão de valores de entrada (ex: 0–10V, 4–20mA)
• Ajuste de faixas de operação

Pré-requisito

Assim como o bloco BLINK, o LIN_TRAFO está disponível apenas na biblioteca Util.

Portanto, para utilizá-lo, é necessário que a biblioteca esteja previamente adicionada ao projeto através do Library Manager.

Funcionamento

O bloco aplica uma transformação linear baseada na relação entre as faixas:

Se o valor de entrada estiver dentro da faixa definida, ele será convertido proporcionalmente para a faixa de saída.

Inserção do bloco na lógica

O bloco LIN_TRAFO não aparece diretamente na caixa de ferramentas, então deve ser inserido manualmente.

Para isso:

1. Crie uma nova rede na lógica
2. Insira uma caixa genérica (caixa vazia com EN/ENO)
   • Pela caixa de ferramentas (Geral)
   • Ou com botão direito sobre a rede
3. Dentro da caixa, digite o nome do bloco:
   LIN_TRAFO

Após isso, o sistema reconhecerá automaticamente o bloco.

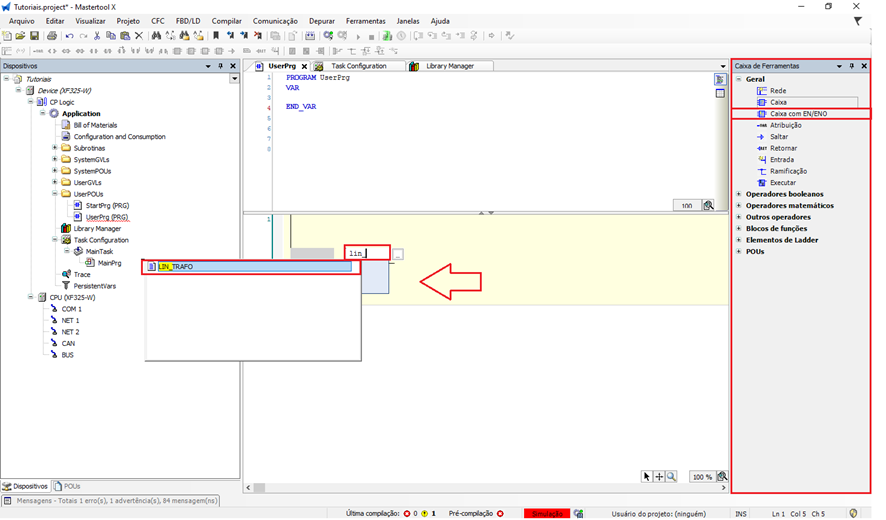

Figura 2. Adicionando o Bloco Funcional Lin_Trafo

Parâmetros de Entrada

IN

• Valor de entrada a ser convertido

IN_MIN

• Valor mínimo da faixa de entrada

IN_MAX

• Valor máximo da faixa de entrada

OUT_MIN

• Valor mínimo da faixa de saída

OUT_MAX

• Valor máximo da faixa de saída

Saída

OUT

• Valor convertido proporcionalmente para a nova faixa

Exemplo de aplicação

Considere um sensor analógico que trabalha de 0 a 27648 (valor bruto do CLP) e deseja-se converter para 0 a 100%.

Configuração:

Valor_Analogico :REAL; //IN

Valor_min_IN: REAL := 0; //IN_MIN

Valor_max_IN: REAL := 27648; //IN_MAX

Valor_min_OUT: REAL := 0; //OUT_MIN

Valor_max_OUT: REAL := 100; //OUT_MAX

Resultado:

• Se IN = 13824, então OUT ≈ 50
• Se IN = 27648, então OUT = 100

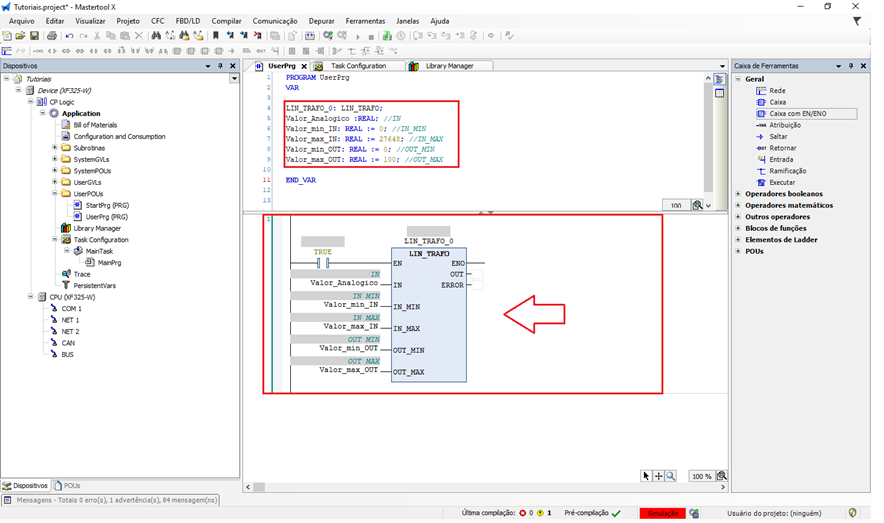

Figura 3. Parametrização do bloco Lin_Trafo

Aplicações na automação

O bloco LIN_TRAFO é amplamente utilizado em:

• Escalonamento de sinais analógicos
• Conversão de valores de sensores
• Ajuste de faixas de operação
• Interface com IHMs e supervisórios
• Normalização de sinais

Observação importante

• O bloco só estará disponível se a biblioteca Util estiver adicionada
• Todos os parâmetros devem ser coerentes com a faixa utilizada
• Evitar valores incorretos para não gerar resultados inesperados

Em resumo, o bloco LIN_TRAFO é essencial para trabalhar com conversão e escalonamento de sinais, permitindo adaptar valores de uma faixa para outra de forma simples e eficiente dentro do MasterTool IEC XE.

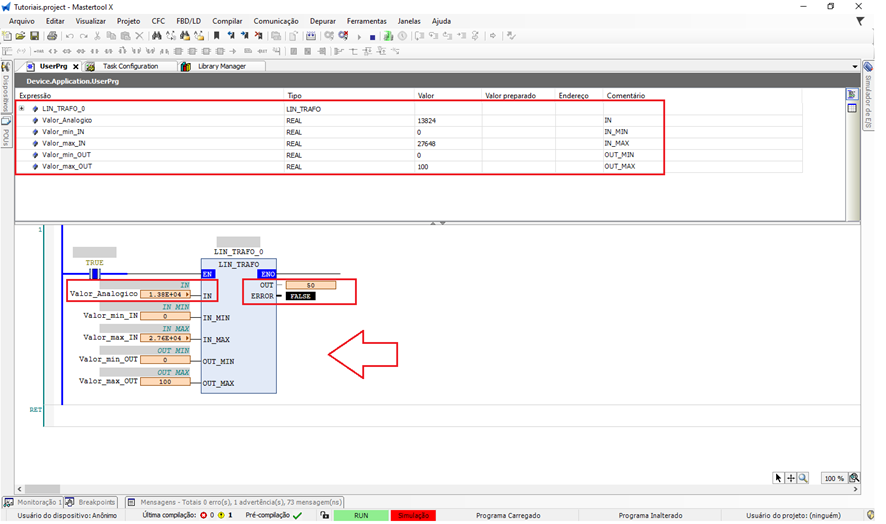

Figura 4. Funcionamento do bloco Lin_Trafo
