Nexto XF #56 – Utilizando o Bloco Funcional LIMITALARM

O objetivo deste tutorial é explicar como inserir e utilizar o bloco funcional LIMITALARM em um projeto do MasterTool X.

Componentes

Equipamentos: 1 computador/notebook.

Software:  MasterTool X

Seções do Tutorial

1. ARQUITETURA
2. DESENVOLVIMENTO

1. ARQUITETURA

Será necessário a utilização de um computador/notebook para utilizar o Mastertool X.

Figura 1. Computador executando o Mastertool X

2. DESENVOLVIMENTO

O bloco LIMITALARM é utilizado para monitorar valores inteiros e indicar condições de limite, sinalizando quando a variável está dentro da faixa, acima (overshoot) ou abaixo (undershoot) dos limites definidos.

Esse bloco é muito utilizado para supervisão de variáveis discretizadas ou escalonadas, como:

• Valores analógicos convertidos (INT)
• Contagens
• Níveis discretos
• Variáveis de processo já tratadas

Pré-requisito

Assim como os blocos BLINK e LIN_TRAFO, o LIMITALARM está disponível apenas na biblioteca Util.

Portanto, para utilizá-lo, é necessário que a biblioteca esteja previamente adicionada ao projeto através do Library Manager.

Funcionalidade

O bloco LIMITALARM analisa um valor do tipo inteiro (INT) e indica sua condição em relação a limites pré-definidos.

Ele trabalha com três estados principais:

• Valor dentro da faixa (normal)
• Valor acima do limite (overshoot)
• Valor abaixo do limite (undershoot)

Inserção do bloco na lógica

O bloco LIMITALARM não aparece diretamente na caixa de ferramentas, então deve ser inserido manualmente.

Para isso:

1. Crie uma nova rede na lógica
2. Insira uma caixa genérica (caixa vazia com EN/ENO)
   • Pela caixa de ferramentas (Geral)
   • Ou com botão direito sobre a rede
3. Dentro da caixa, digite o nome do bloco:
   LIMITALARM

Após isso, o sistema reconhecerá automaticamente o bloco.

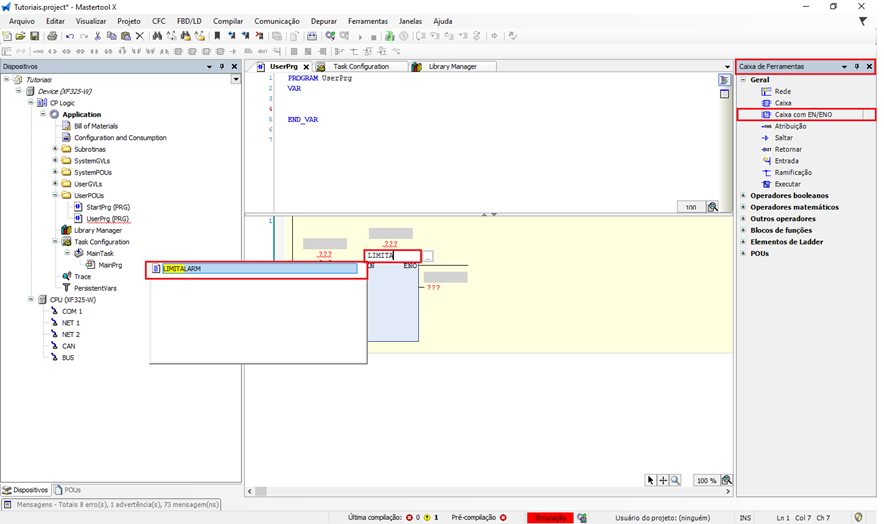

Figura 2. Adicionando o Bloco Funcional LIMITALARM

Parâmetro de Entrada

IN (INT)

• Valor inteiro que será monitorado pelo bloco

Saídas

Com base na estrutura do bloco:

O (Overshoot)

• Ativa quando o valor está acima do limite máximo

U (Undershoot)

• Ativa quando o valor está abaixo do limite mínimo

IL (OK)

• Indica que o valor está dentro da faixa normal

Exemplo de aplicação

Considere um valor de nível escalonado:

Configuração:

Valor_Analogico :INT; //IN

Valor_min_IN: INT := 20; //IN_MIN

Valor_max_IN: INT := 80; //IN_MAX

Situações:

• Valor dentro da faixa → IL = TRUE
• Valor acima do esperado → I = TRUE
• Valor abaixo do esperado → U = TRUE

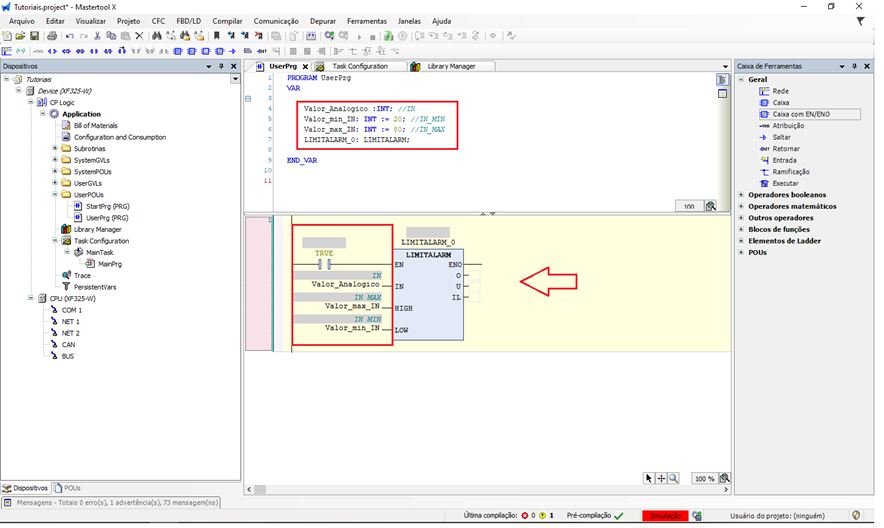

Figura 3. Parametrização do bloco LIMITALARM

Aplicações na automação

O bloco LIMITALARM é utilizado em:

• Monitoramento de variáveis inteiras
• Detecção de overshoot (ultrapassagem de limite)
• Detecção de undershoot (valor abaixo do mínimo)
• Sistemas de alarme
• Proteção de processos

Observações importantes

• O bloco trabalha com valores inteiros (INT)
• Requer a biblioteca Util adicionada ao projeto
• Pode ser utilizado em conjunto com outras lógicas para ações corretivas
• Ideal para variáveis já escalonadas (ex: 0 a 100, 0 a 27648)

Em resumo, o bloco LIMITALARM permite identificar rapidamente se um valor está dentro da faixa, acima (overshoot) ou abaixo (undershoot), sendo essencial para monitoramento e segurança em sistemas de automação.

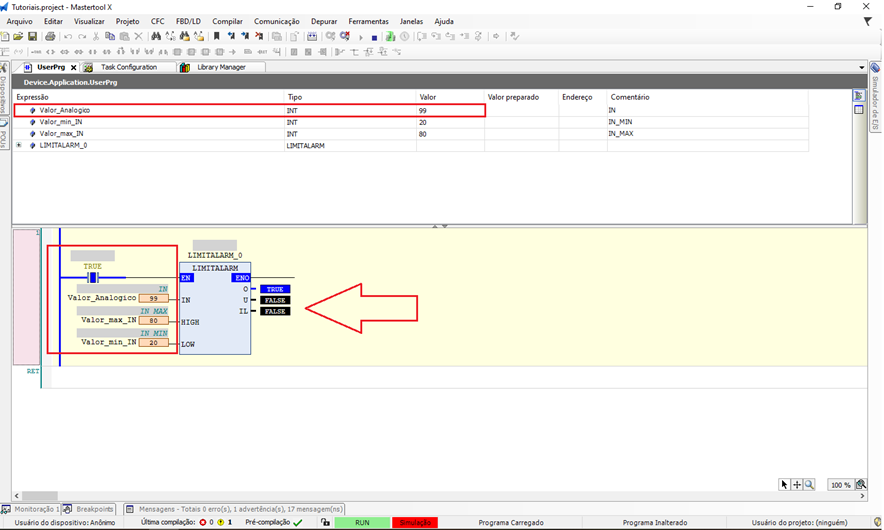

Figura 4. Funcionamento do bloco LIMITALARM
