Nexto XF #58 – Utilizando o Bloco Funcional HYSTERESIS

O objetivo deste tutorial é explicar como inserir e utilizar o bloco funcional HYSTERESIS em um projeto do MasterTool X.

Componentes

Equipamentos: 1 computador/notebook.

Software:  MasterTool X

Seções do Tutorial

1. ARQUITETURA
2. DESENVOLVIMENTO

1. ARQUITETURA

Será necessário a utilização de um computador/notebook para utilizar o Mastertool X.

Figura 1. Computador executando o Mastertool X

2.DESENVOLVIMENTO

O bloco HYSTERESIS é utilizado para evitar oscilações em sinais, criando uma faixa de atuação entre dois limites (HIGH e LOW). Ele é muito útil quando a variável monitorada fica próxima de um ponto de acionamento, evitando chaveamentos constantes.

Esse bloco é amplamente aplicado em:

• Controle de nível
• Temperatura
• Pressão
• Sistemas com liga/desliga por limite

Pré-requisito

O bloco HYSTERESIS está disponível apenas na biblioteca Util.

Portanto, é necessário que a biblioteca esteja adicionada ao projeto através do Library Manager.

Funcionamento

O comportamento do bloco segue a lógica abaixo:

• Se IN estiver abaixo de LOW → OUT = TRUE
• Se IN exceder HIGH → OUT = FALSE

Após isso:

• A saída permanece FALSE enquanto o valor estiver acima de LOW
• Somente quando IN cair novamente abaixo de LOW, a saída volta para TRUE

Inserção do bloco na lógica

O bloco não aparece diretamente na caixa de ferramentas, então deve ser inserido manualmente:

1. Crie uma nova rede
2. Insira uma caixa genérica (EN/ENO)
3. Dentro da caixa, digite:
   HYSTERESIS

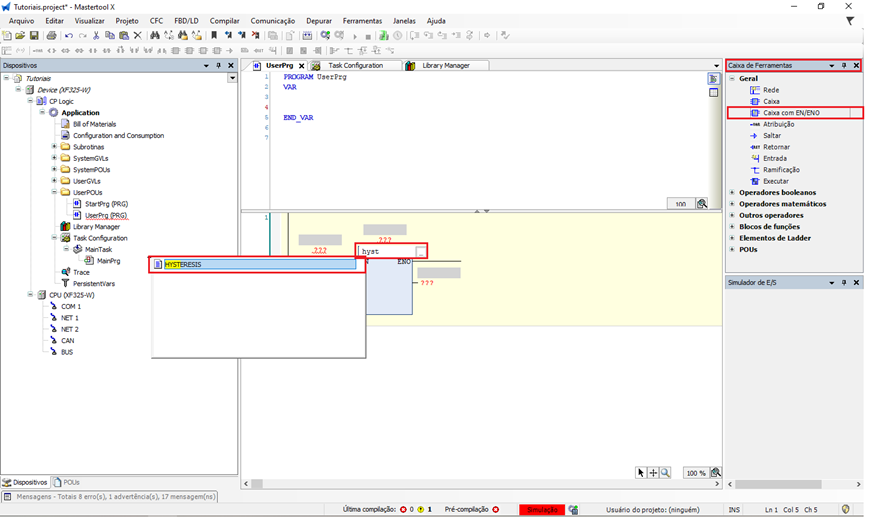

Figura 2. Adicionando o Bloco Funcional HYSTERESIS

Parâmetros de Entrada

IN (INT)

• Valor monitorado

HIGH (INT)

• Limite superior

LOW (INT)

• Limite inferior

Saída

OUT (BOOL)

• Resultado da lógica com histerese

Interpretação prática

• A ativação ocorre no limite inferior (LOW)
• A desativação ocorre no limite superior (HIGH)
• Entre esses valores, a saída mantém o último estado

Isso cria uma faixa de histerese que evita oscilações rápidas.

 Exemplo de aplicação

Configuração:

Valor_Analogico :INT; //IN

Valor_min_IN: INT := 20; //IN_MIN

Valor_max_IN: INT := 80; //IN_MAX

Funcionamento:

• Se o nível cair abaixo de 20 → OUT = TRUE (liga, por exemplo uma bomba)
• Se o nível subir acima de 80 → OUT = FALSE (desliga a bomba)
• Entre 20 e 80 → mantém o estado anterior

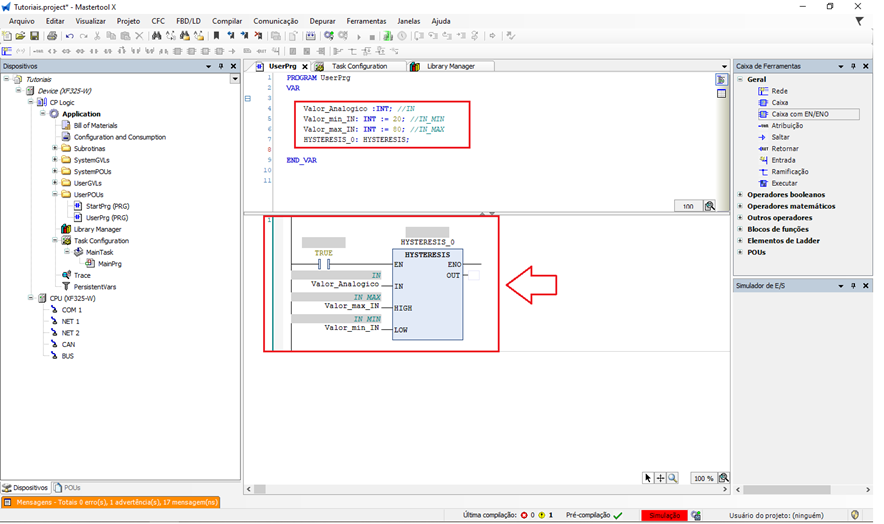

Figura 3. Parametrização do bloco HYSTERESIS

Aplicações na automação

O bloco HYSTERESIS é utilizado em:

• Controle de bombas por nível
• Controle de temperatura com faixa de tolerância
• Evitar liga/desliga constante
• Aumentar a vida útil de equipamentos
• Estabilizar sinais

Observações importantes

• Trabalha com valores do tipo INT
• Necessita da biblioteca Util
• HIGH deve ser maior que LOW
• Fundamental para evitar oscilações indesejadas

Em resumo, o bloco HYSTERESIS cria uma faixa de controle com memória de estado, garantindo estabilidade na lógica e evitando acionamentos excessivos em sistemas de automação.

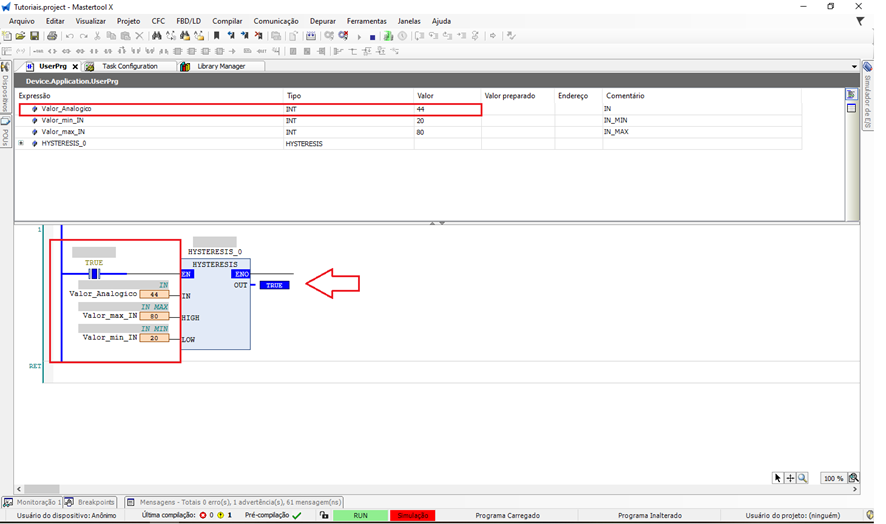

Figura 4. Funcionamento do bloco HYSTERESIS
