Nexto XF #60 – Utilizando o Bloco Funcional STATISTICS_REAL

O objetivo deste tutorial é explicar como inserir e utilizar o bloco funcional STATISTICS_REAL em um projeto do MasterTool X.

Componentes

Equipamentos: 1 computador/notebook.

Software:  MasterTool X

Seções do Tutorial

1. ARQUITETURA
2. DESENVOLVIMENTO

1.ARQUITETURA

Será necessário a utilização de um computador/notebook para utilizar o Mastertool X.

Figura 1. Computador executando o Mastertool X

2.DESENVOLVIMENTO

O bloco STATISTICS_REAL é utilizado para calcular valores estatísticos básicos de uma variável ao longo do tempo, permitindo analisar o comportamento de sinais dentro do sistema.

Ele é muito útil para monitoramento e análise de dados em aplicações industriais.

Pré-requisito

O bloco STATISTICS_REAL está disponível apenas na biblioteca Util.

Portanto, é necessário que a biblioteca esteja adicionada ao projeto através do Library Manager.

Funcionalidade

O bloco STATISTICS_REAL calcula valores estatísticos com base nos dados recebidos na entrada ao longo do tempo.

Diferente do STATISTICS_INT, a única diferença é o tipo de dado analisado, que neste caso é REAL.

O bloco realiza continuamente os cálculos com base nos valores recebidos em IN:

• Atualiza o valor mínimo (MN) quando encontra um valor menor
• Atualiza o valor máximo (MX) quando encontra um valor maior
• Calcula a média (AVG) considerando os valores ao longo do tempo

Inserção do bloco na lógica

O bloco não aparece diretamente na caixa de ferramentas, então deve ser inserido manualmente:

1. Crie uma nova rede
2. Insira uma caixa genérica (EN/ENO)
3. Dentro da caixa, digite:
   STATISTICS_REAL

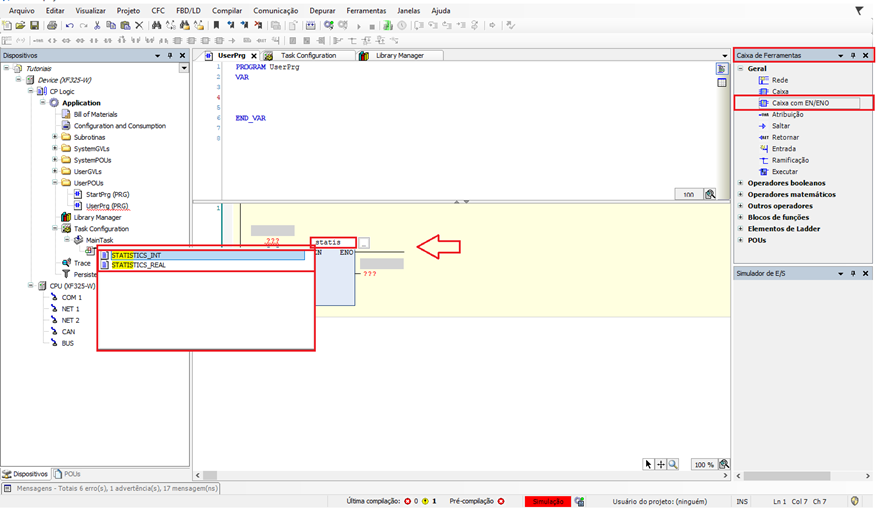

Figura 2. Adicionando o Bloco Funcional STATISTICS_REAL

Parâmetros de Entrada

IN (REAL)

• Valor de entrada que será analisado

RESET (BOOL)

• Reinicializa os cálculos estatísticos quando TRUE

Saídas

MN (REAL)

• Valor mínimo registrado da entrada

MX (REAL)

• Valor máximo registrado da entrada

AVG (REAL)

• Valor médio (média aritmética) da entrada

Exemplo de aplicação

Temperatura_Referencia :REAL; //IN

RESET_STATISTIC: BOOL; //RESET

Resultados:

• MN → menor temperatura registrada
• MX → maior temperatura registrada
• AVG → média das temperaturas ao longo do tempo

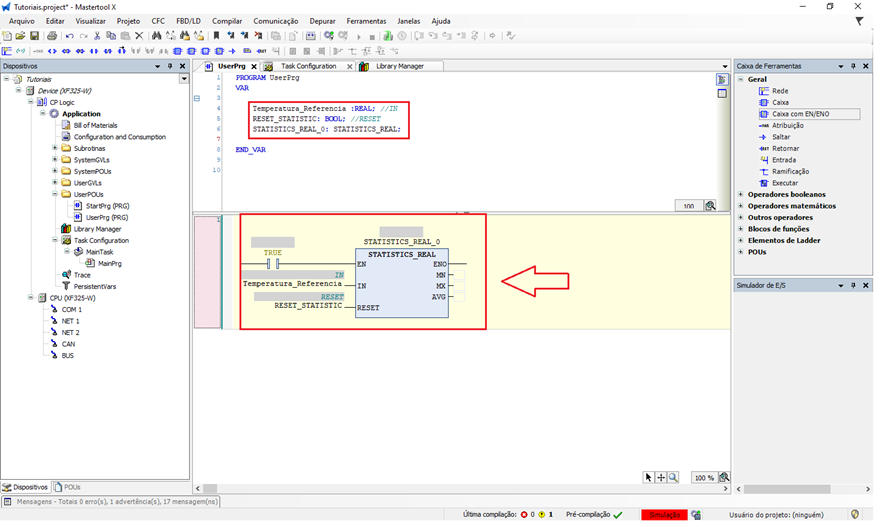

Figura 3. Parametrização do bloco STATISTICS_REAL

Aplicações na automação

O bloco STATISTICS_REAL é utilizado em:

• Monitoramento de variáveis analógicas
• Análise de desempenho de processos
• Registro de valores mínimos e máximos
• Cálculo de médias para supervisão
• Integração com sistemas supervisórios

Observações importantes

• Trabalha com variáveis do tipo REAL
• Necessita da biblioteca Util
• O RESET apaga o histórico acumulado
• Ideal para análise contínua de sinais

Em resumo, o bloco STATISTICS_REAL permite realizar análises estatísticas em tempo real, sendo uma ferramenta importante para monitoramento, diagnóstico e otimização de processos em sistemas de automação.

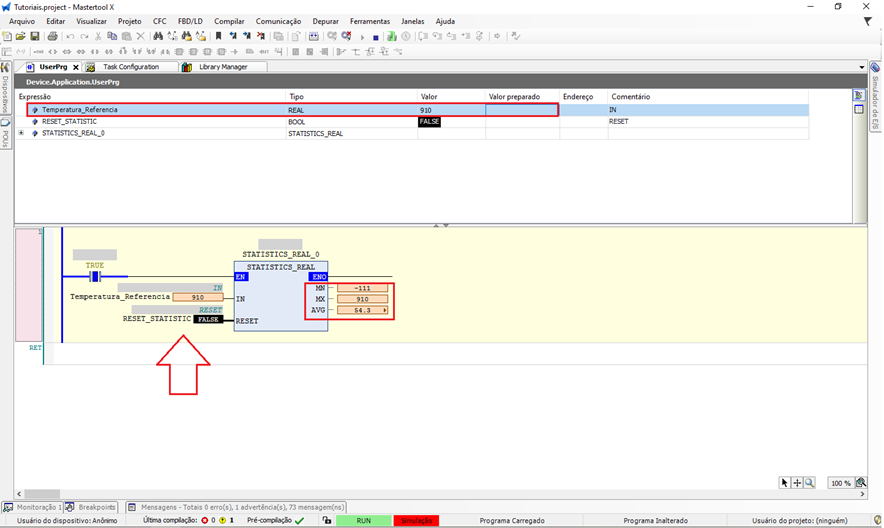

Figura 4. Funcionamento do bloco STATISTICS_REAL
