Nexto XF #61 – Utilizando o Easy Connection

O objetivo deste tutorial é explicar como inserir e utilizar a funcionalidade do Easy Connection em um projeto do MasterTool X.

Componentes

Equipamentos: 1 computador/notebook.

                            1 XF300/315/325/325-W

Software:  MasterTool X

Seções do Tutorial

1. ARQUITETURA
2. DESENVOLVIMENTO

1. ARQUITETURA

Será necessário a utilização de um computador/notebook para utilizar o Mastertool X.

Figura 1. Computador executando o Mastertool X

1. DESENVOLVIMENTO

O Easy Connection é uma ferramenta do MasterTool IEC XE utilizada para varredura de rede, permitindo identificar automaticamente os CLPs conectados na mesma rede do computador.

Essa funcionalidade facilita o processo de diagnóstico, identificação e conexão com dispositivos, especialmente em ambientes onde há vários equipamentos.

Funcionalidade

O Easy Connection realiza uma busca na rede e apresenta todos os dispositivos compatíveis encontrados, exibindo informações importantes como:

• Endereço IP
• Máscara de sub-rede
• Gateway
• Endereço MAC
• Versão de firmware
• Nome do dispositivo

Requisitos de rede

Para que a ferramenta funcione corretamente, é necessário:

• O computador com o MasterTool esteja:
  • Conectado diretamente ao CLP, ou
  • Conectado a um switch que interligue todos os dispositivos

Acesso à ferramenta

Para utilizar o Easy Connection:

1. Acesse o menu superior
2. Vá até a opção Comunicação
3. Selecione Easy Connection

Após isso, será aberta a janela da ferramenta.

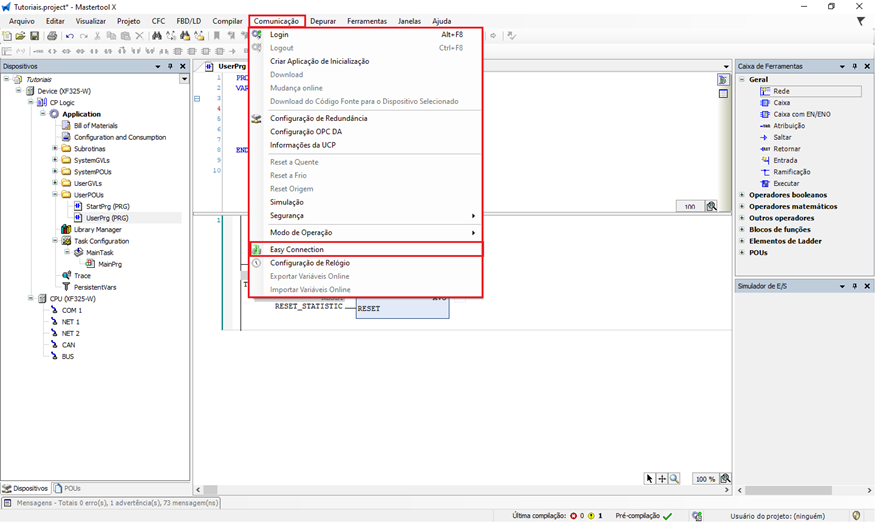

Figura 2. Acessando o Easy Connection

Varredura da rede

Dentro da ferramenta:

1. Clique na opção de atualizar para buscar/atualizar dispositivos
2. O software irá realizar uma varredura na rede
3. Os CLPs encontrados serão listados na tela

Interação com os dispositivos

Após a identificação dos dispositivos, o usuário pode:

• Selecionar um CLP na lista
• Visualizar suas informações de rede
• Verificar versão de firmware
• Confirmar o nome do equipamento

Configuração de rede

Uma das principais funcionalidades do Easy Connection é a possibilidade de configuração de rede:

• Alterar o endereço IP do CLP
• Ajustar máscara de sub-rede
• Configurar o gateway

Isso facilita a padronização e integração dos dispositivos na rede.

Importante:
Para realizar a alteração de IP, a CPU deve estar em modo STOP. Caso contrário, a modificação não será permitida.

Conexão com o CLP

Além da visualização e configuração, também é possível:

• Conectar diretamente ao CLP selecionado
• Utilizar o dispositivo para login e download do programa

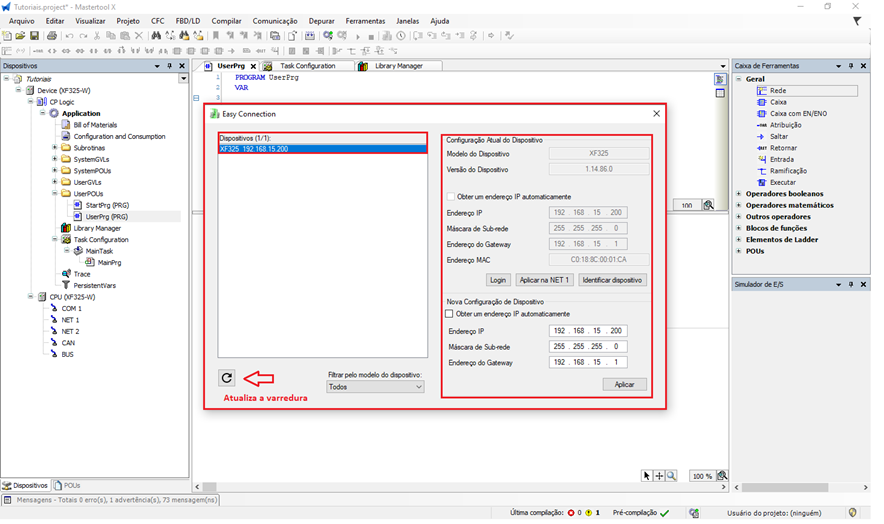

Figura 3. Informações do Easy Connection
