O objetivo deste tutorial é explicar como alterar o IP do computador com sistema operacional Windows 11 para conseguir conectar o CLP físico ao MasterTool X.
Componentes
Equipamentos: 1 computador/notebook.
1 XF300/315/325/325-W
Software: MasterTool X
Seções do Tutorial
- ARQUITETURA
- DESENVOLVIMENTO
1. ARQUITETURA
Será necessário a utilização de um computador/notebook para utilizar o Mastertool X.
Figura 1. Computador executando o Mastertool X
2. DESENVOLVIMENTO
O Easy Connection é uma ferramenta do MasterTool IEC XE utilizada para varredura de rede, permitindo identificar automaticamente os CLPs conectados na mesma rede do computador.
Essa funcionalidade facilita o processo de diagnóstico, identificação e conexão com dispositivos, especialmente em ambientes onde há vários equipamentos.
Funcionalidade
O Easy Connection realiza uma busca na rede e apresenta todos os dispositivos compatíveis encontrados, exibindo informações importantes como:
- Endereço IP
- Máscara de sub-rede
- Gateway
- Endereço MAC
- Versão de firmware
- Nome do dispositivo
Requisitos de rede
Para que a ferramenta funcione corretamente, é necessário:
- O computador com o MasterTool esteja:
- Conectado diretamente ao CLP, ou
- Conectado a um switch que interligue todos os dispositivos
Acesso à ferramenta
Para utilizar o Easy Connection:
- Acesse o menu superior
- Vá até a opção Comunicação
- Selecione Easy Connection
Após isso, será aberta a janela da ferramenta.

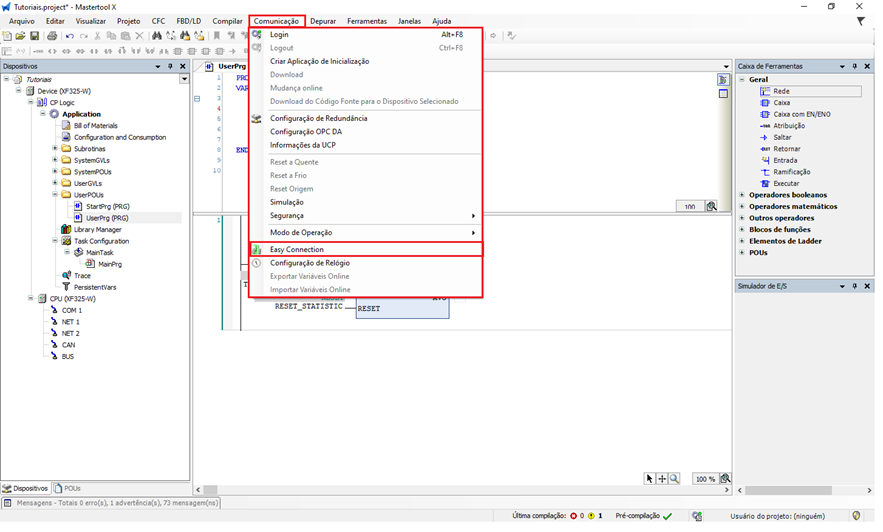

Figura 2. Acessando o Easy Connection
Varredura da rede
Dentro da ferramenta:
- Clique na opção de atualizar para buscar/atualizar dispositivos
- O software irá realizar uma varredura na rede
- Os CLPs encontrados serão listados na tela
Interação com os dispositivos
Após a identificação dos dispositivos, o usuário pode:
- Selecionar um CLP na lista
- Visualizar suas informações de rede
- Verificar versão de firmware
- Confirmar o nome do equipamento
Configuração de rede
Uma das principais funcionalidades do Easy Connection é a possibilidade de configuração de rede:
- Alterar o endereço IP do CLP
- Ajustar máscara de sub-rede
- Configurar o gateway
Isso facilita a padronização e integração dos dispositivos na rede.
Importante:
Para realizar a alteração de IP, a CPU deve estar em modo STOP. Caso contrário, a modificação não será permitida.
Conexão com o CLP
Além da visualização e configuração, também é possível:
- Conectar diretamente ao CLP selecionado
- Utilizar o dispositivo para login e download do programa

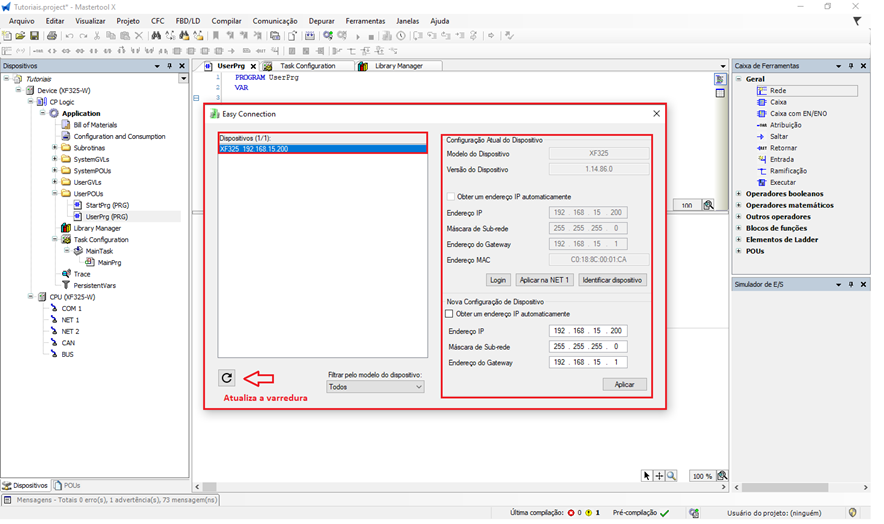

Figura 3. Informações do Easy Connection
