Nexto XF #88 - Configurando um switch e o objeto Lamp no Webserver

Neste tutorial, iremos mostrar como utilizar objetos digitais prontos na nossa visualização para controlar uma saída digital do nosso CLP.

Componentes

Equipamentos: 1 computador/notebook.

                           1 XF325-W

Software:  MasterTool X

Seções do Tutorial

1. ARQUITETURA
2. DESENVOLVIMENTO

1. ARQUITETURA

Será necessário a utilização de um computador/notebook para utilizar o Mastertool X.

Figura 1. Computador executando o Mastertool X

2. DESENVOLVIMENTO

2.1 Adicionando os objetos na tela

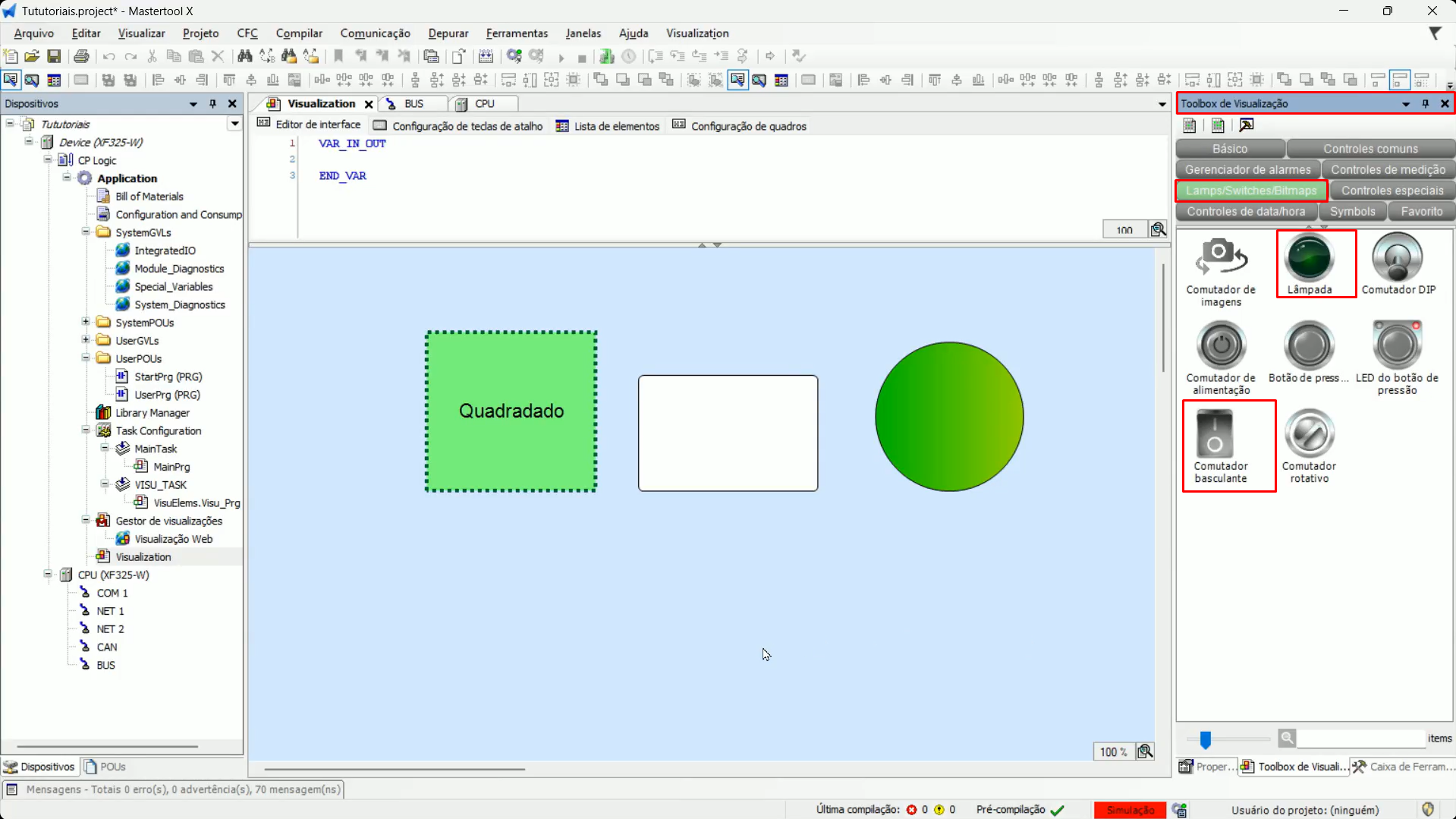

Em uma tela, vamos acessar o Toolbox de Visualização, e adicionar os dois objetos que serão utilizados neste tutorial:

• Lâmpada
• Comutador basculante

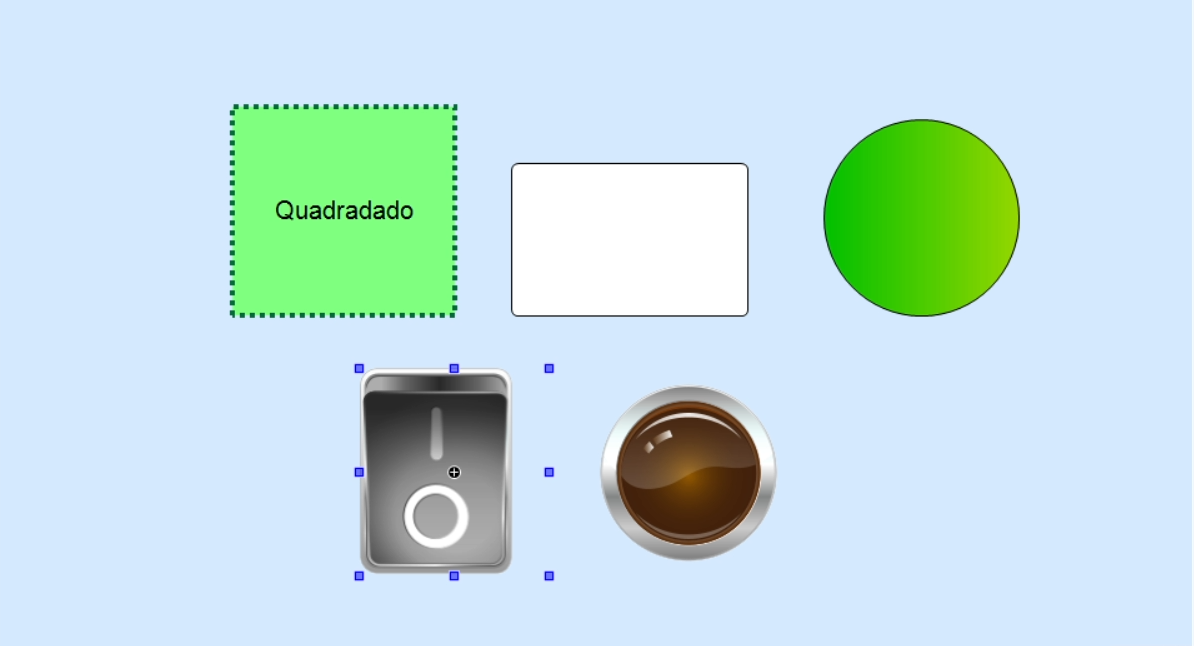

Após adicionar os objetos, a tela ficará desta forma:

2.2 Configurando o Comutador

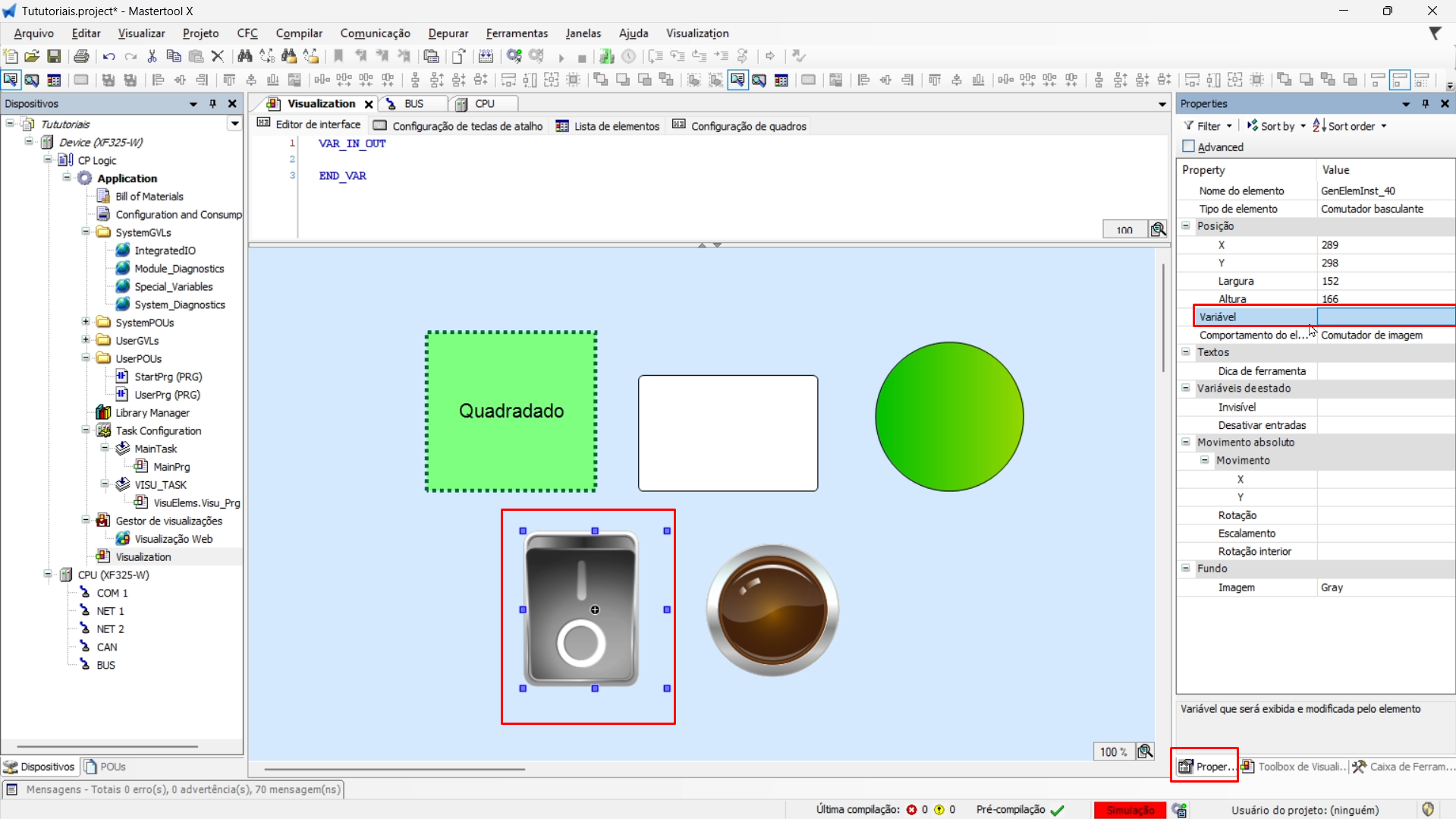

Iremos utilizar o comutador basculante para acionar uma variável de saída do CLP. Para isso, temos que clicar no botão desejado, e abrir a aba de propriedades na direita da tela. Nela, temos a propriedade "Variável", onde definimos a variável que iremos poder acionar pelo botão no WebServer.

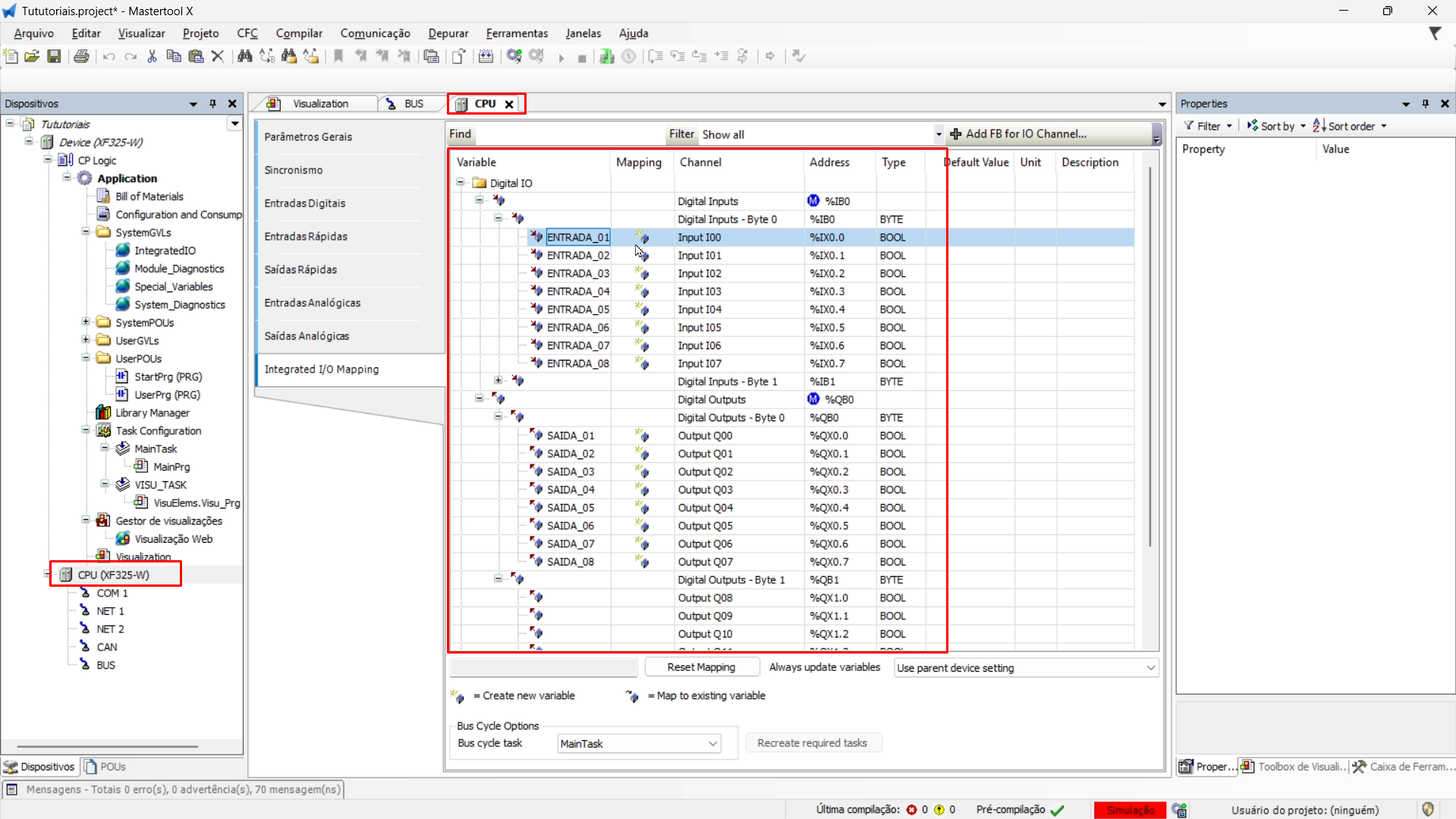

Iremos utilizar a variável SAIDA_01, declarada nos mapeamentos das E/S:

E adicionamos o nome da variável desejada na propriedade "Variável".

Com isso, o botão no WebServer estará atrelado à variável SAIDA_01.

2.3 Configurando a lâmpada

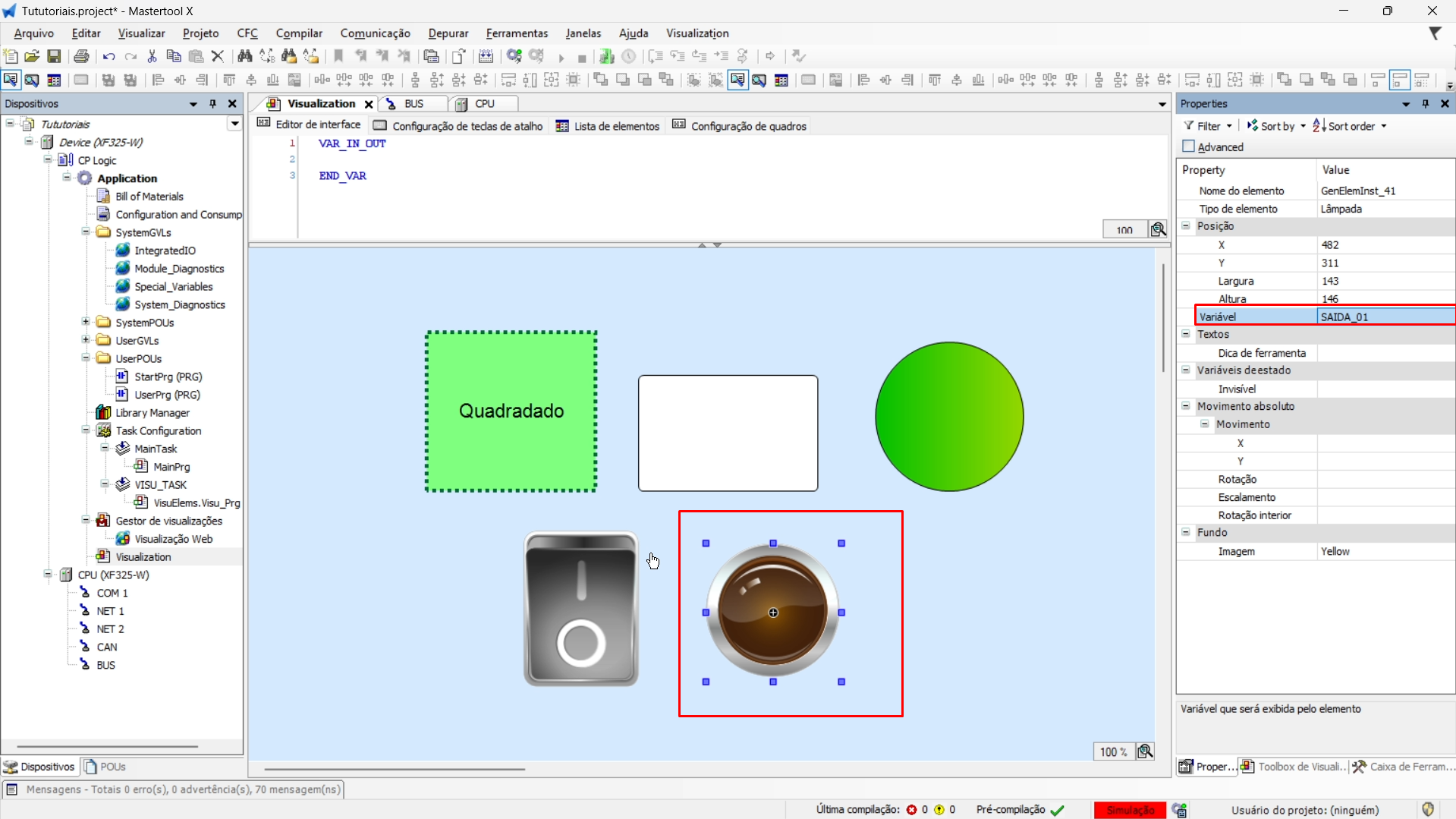

Para a lâmpada, vamos configurar a mesma variável do botão.

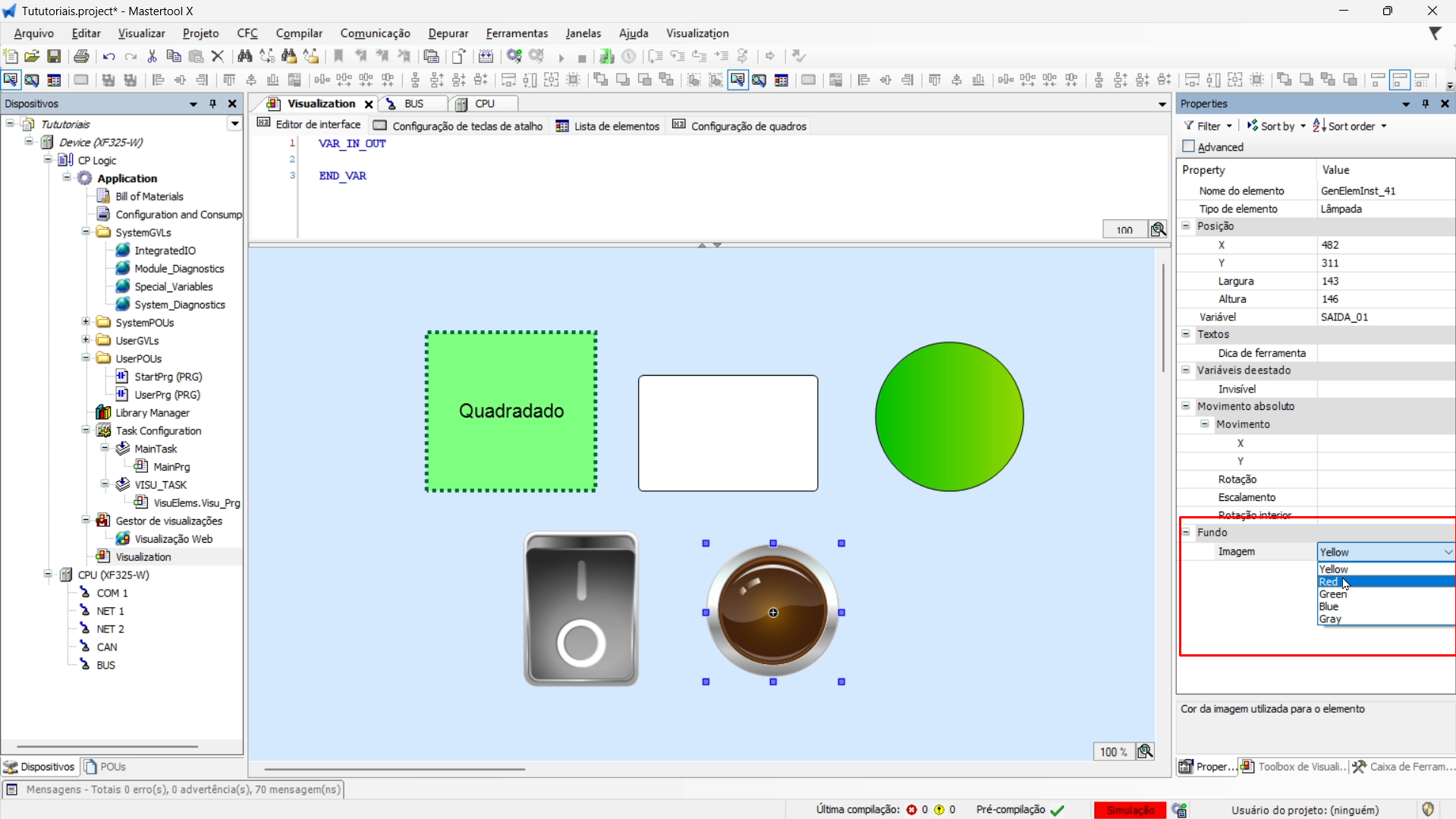

Na propriedade Fundo -> Imagem, podemos definir a cor desejada para a lâmpada, tendo as opções Amarelo, Vermelho, Verde, Azul e Cinza

Neste tutorial, iremos utilizar a cor azul.

Após realizar as configurações acima, faça login.

3. Funcionamento

Observação: Caso a mesma variável que está sendo alterada em um botão WebServer também esteja sendo utilizada na sua lógica, tenha em mente que a lógica sempre terá prioridade devido à sua alta frequência.

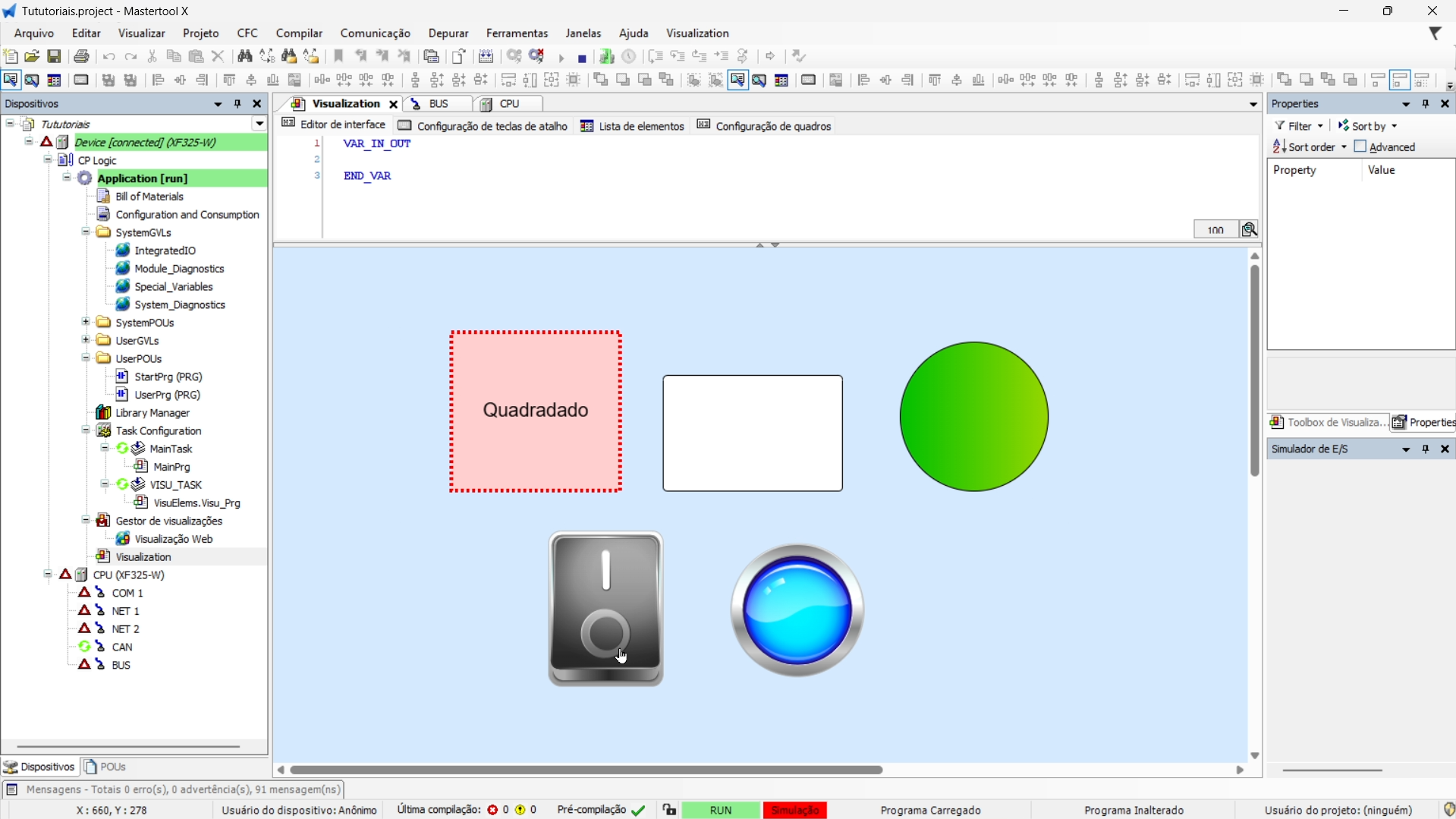

Nas imagens abaixo, você pode ver o funcionamento dos objetos com a variável acionada:

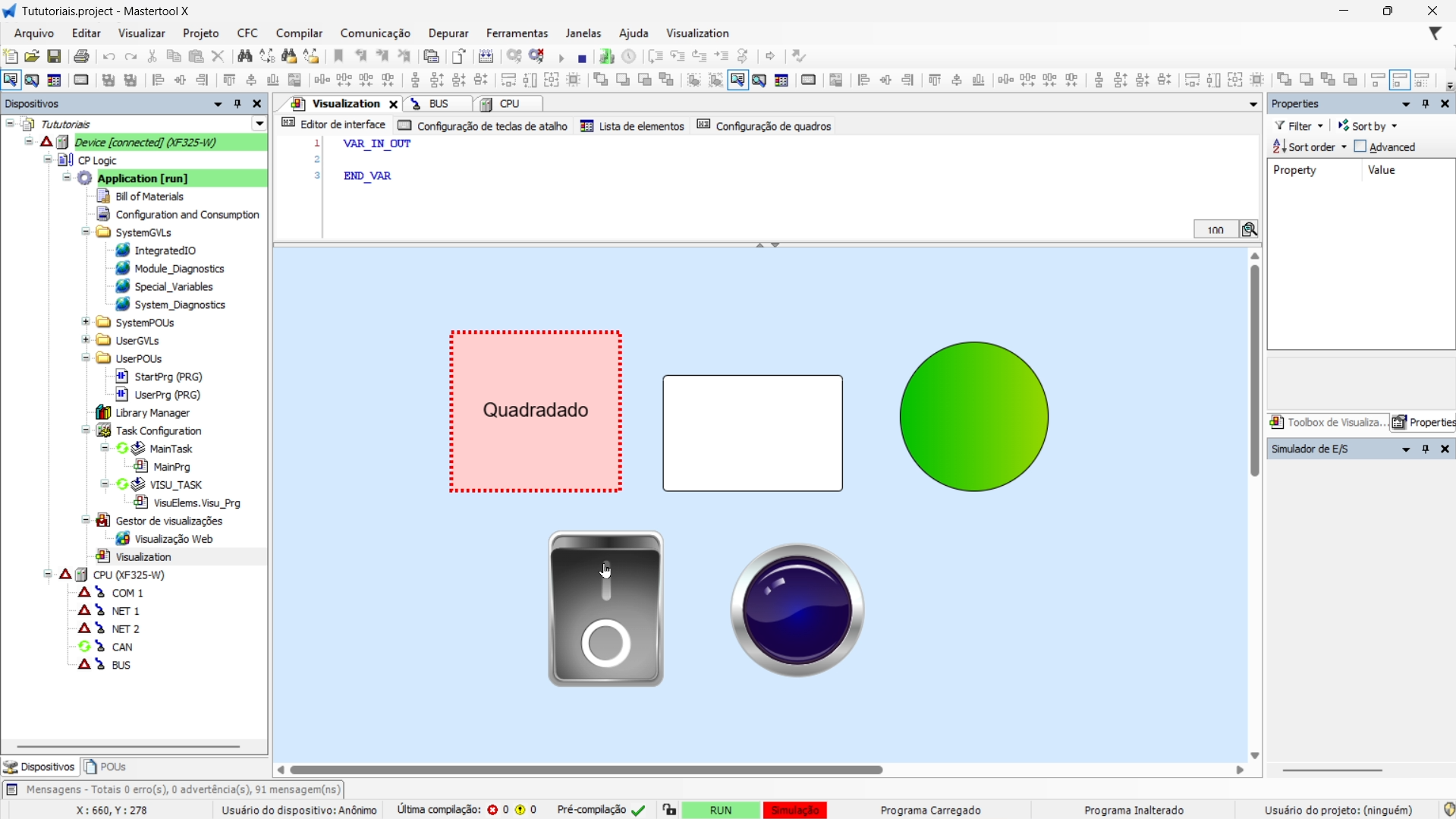

E com a variável desligada:
